¿Cómo se dibujan las cotas de nivel en planta y en corte?
Veamos la respuesta a la pregunta del título, cómo se dibujan las cotas de nivel vistas en planta y también vistas en corte.
Cómo se dibujan las cotas de nivel vistas en planta
Cuando se dibuja en planta, las cotas de nivel están compuestas por un símbolo, la medida, y se puede llegar a ver la abreviación N.P.T. o N.T.N. (¿Sabes que significan estas abreviaciones? Descubre su significado en este artículo del sitio: ¿Cuál es la diferencia entre las abreviaciones N.P.T. y N.T.N.?)
Ejemplo

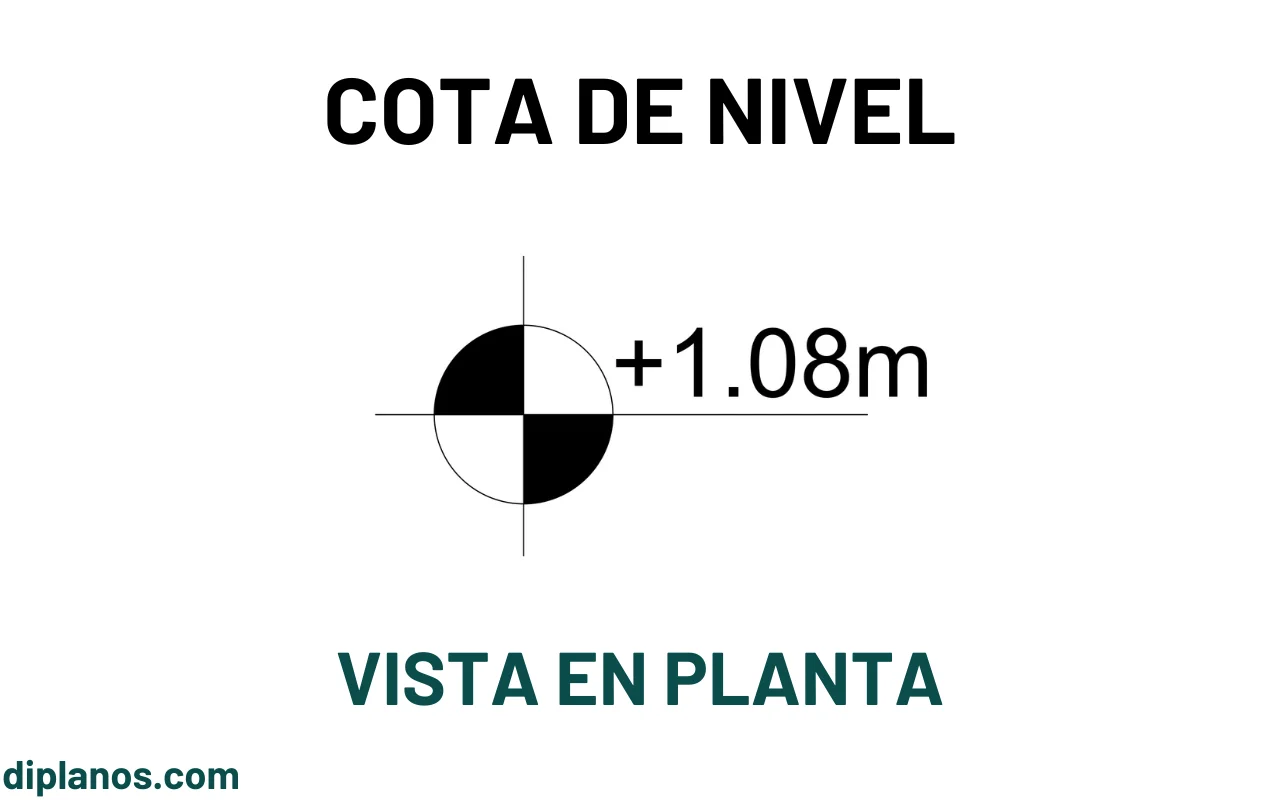

A continuación podrás ver en la imagen un ejemplo de cota de nivel vista en planta.
Cómo se dibujan las cotas de nivel vistas en corte
Cuando se dibuja en corte, las cotas de nivel están compuestas por una flecha que indica el nivel que se toma cómo referencia, la medida, y se puede llegar a ver la abreviación N.P.T. o N.T.N.
Ejemplo

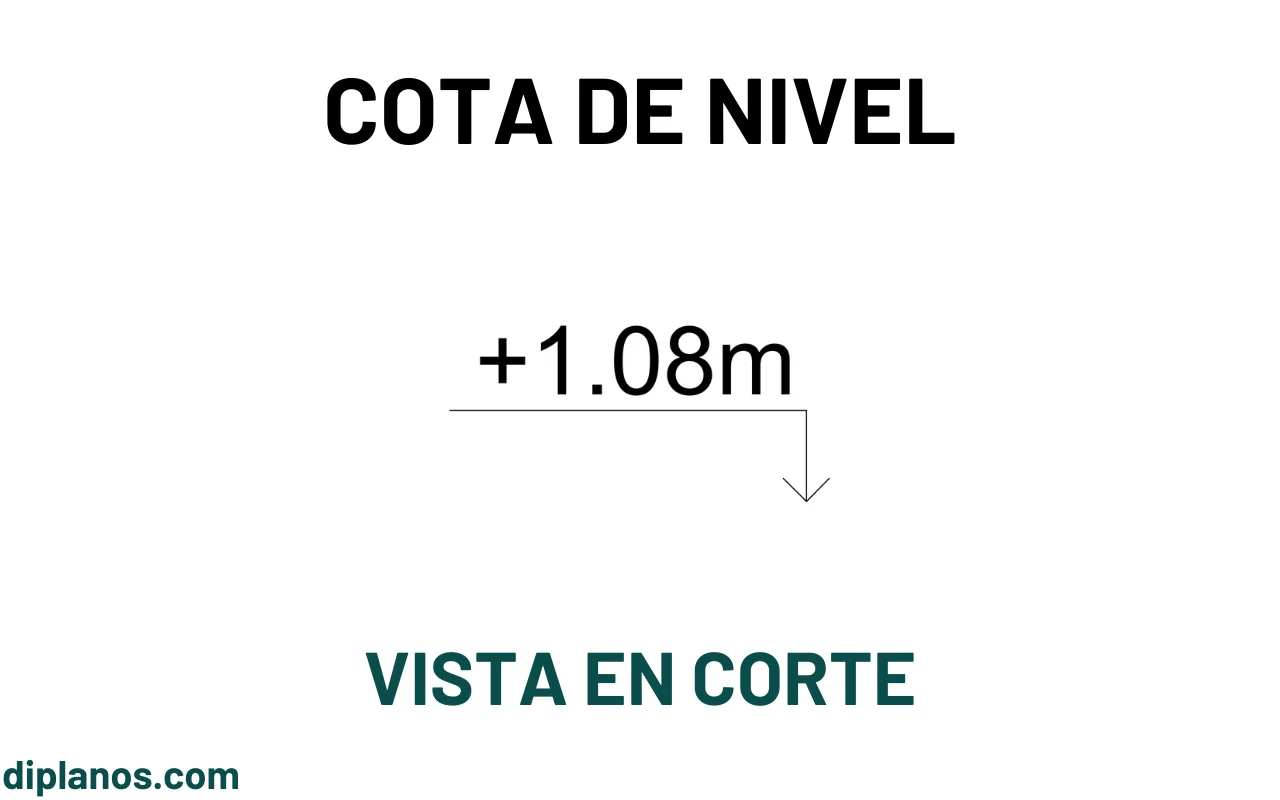

A continuación podrás ver en la imagen un ejemplo de cota de nivel vista en corte.
¿Conoces los otros tipos de cotas que se suelen usar en los planos de arquitectura? En este artículo del sitio podrás conocer otros tipos de cotas: Tipos de cotas que se usan en planos de arquitectura.
